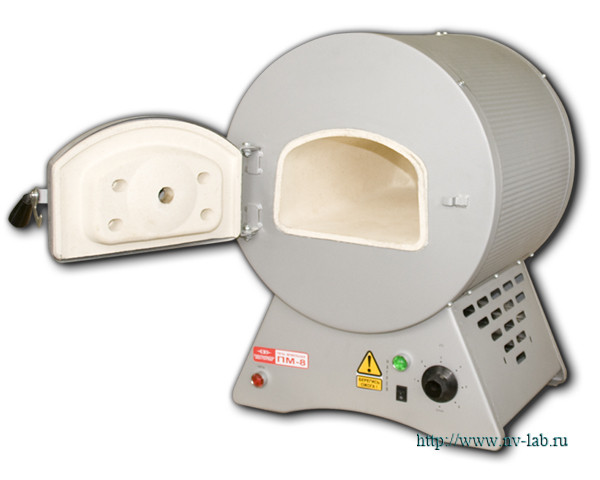

Печь муфельная ПМ-8 (керамика)
Муфельные печи серии ПМ предназначены для термической обработки металлов, керамики, реактивов и прочих материалов. Используются в лабораториях производств, в ювелирном и сувенирном производстве, в медицине и других областях.
В печах серии ПМ применен литой керамический муфель, обладающий высокой прочностью и твердостью поверхности. Это исключает осыпание внутренних стенок муфеля при возможных механических воздействиях на него. Благодаря высокой тепловой проводимости муфеля обеспечивается равномерный нагрев внутреннего объема печи.
Устройство муфельной печи
- Основным элементом печи является керамический муфель с намотанным по его наружной поверхности нагревательным элементом - нихромовой проволоки. Поверх проволоки нанесен слой керамической обмазки. Муфель закреплён в металлическом корпусе цилиндрической формы, установленном на металлической подставке. Свободное пространство между корпусом и муфелем заполнено теплоизоляционным материалом. Муфель закрывается дверцей, футерованной керамикой. В дверце и задней стенке корпуса имеются отверстия, закрытые заслонками для визуального наблюдения и контроля температуры в муфеле.
- На задней стенке подставки печи установлена, закрытая крышкой, фарфоровая колодка с контактными зажимами для подключения печи к питательной сети, а также винт заземления с шильдиком "земля".
- Контроль температуры может осуществляться через отверстие в задней стенке корпуса при помощи термопары с показывающим температуру прибором или ртутным термометром 0-500°С. Измерительные приборы и шнур питания в комплект поставки не входят.
- Включение печи на нагрев осуществляется тумблером "Нагрев" и поворотом ручки управления по часовой стрелке до загорания лампы "Нагрев". Затем ручка устанавливается в положение, соответствующее выбранной температуре. Ориентировочно цифры у ручки управления соответствуют температурам:
1
|
2
|
3
|
4
|
5
|
6
|
100...200С
|
450...550С
|
550...650С
|
650...750С
|
750...850С
|
850...900С
|
- При желании с помощью термопары или термометра потребитель может более точно отградуировать шкалу.
Технические и эксплуатационные характеристики "ПМ-8"
Технические данные
|
ПМ-8
|
Объём камеры, л
Габариты камеры (ШхВхГ), мм
|
6,5
190х120х300
|
Диапазон рабочей температуры, 0С
|
100 - 900
|
Ном. напряжение питания пер. тока 50 Гц, В
|
220
|
Число фаз питающей сети
|
1
|
Потребляемая мощность в режиме разогрева, кВт
|
не более 2,4
|
Терморегулирование
|
Ручное
(переключатель - 6рабочих положений)
|
Время разогрева до 900 С без загрузки не более, мин
|
120
|
Габариты (ШхВхГ), мм
|
390х530х425
|
Масса, кг
|
28
|
